电液伺服扭转测试系统

产品介绍:

采用角度或转矩控制的电液伺服测试台用于纯扭矩负载下的静态、拟静力和疲劳部件测试。由通过刚性联轴器与被测部件相联的伺服扭转作动器产生扭矩。此种结构设计基本上可完全消除弯矩和侧向力的叠加载荷、不对中的影响。通过夹具转接器,可快速、方便地与试件夹具联接,适用于各种交变扭矩的应用,可通过编码器、角度传感器、扭矩传感器及压力传感器等检测各种所需的测量。

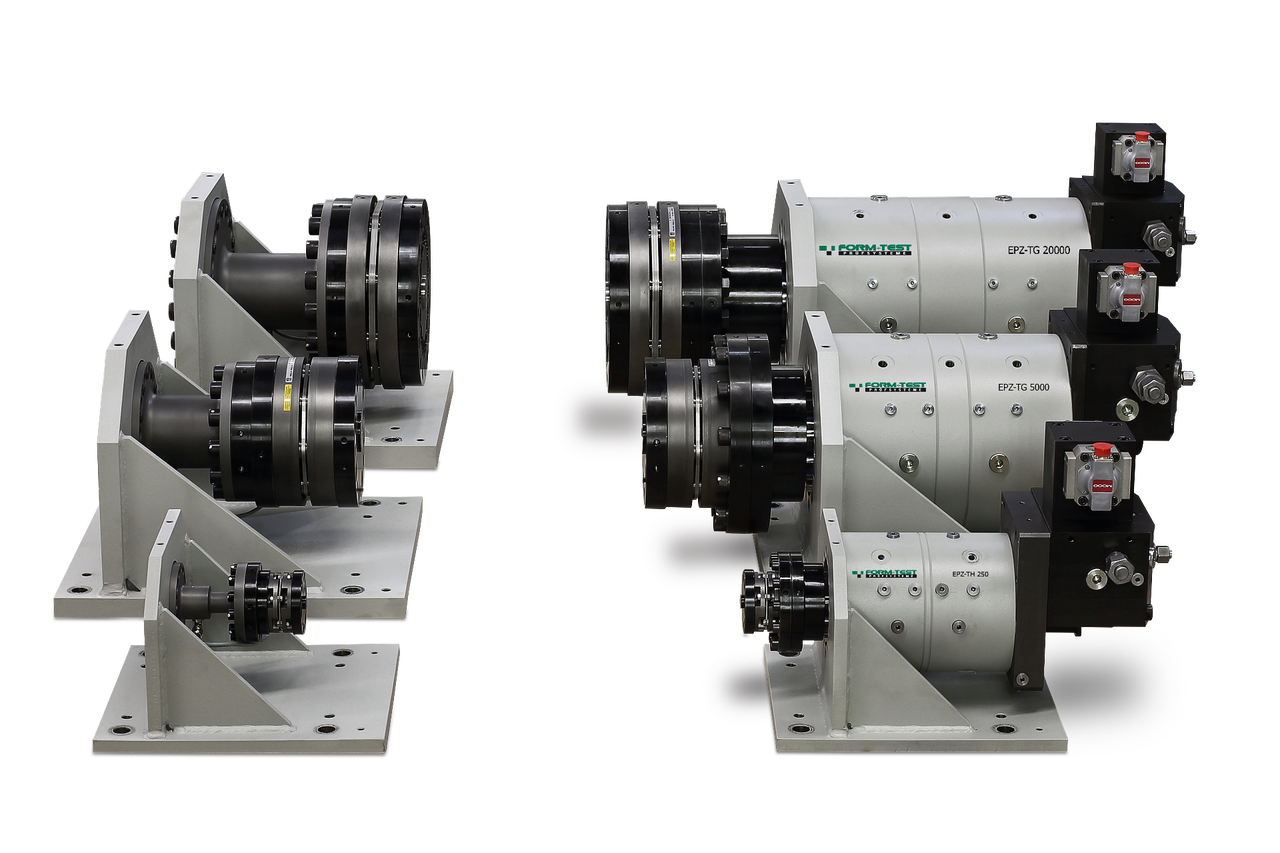

静压支承扭转作动器特点:

  • 径向和轴向静压支撑
  • 非接触式密封系统
  • 高转速
  • 高分辨率下的良好控制性能
  • 极高的刚度和自然频率
  • 适用于宽频高响应扭转测试
  • 具有极高的耐久性能,适合于各种持续长时间测试



TIAB控制系统

      朝坤测试购买了英国Tiab公司全套知识产权。Tiab公司由原英国Lotus Cars主动悬架系统研发工程师创立,致力于向各测试领域提供数字伺服控制器、控制软件。

      Tiab控制器支持LabVIEW和C的二次开发,可直接读写DSP变量,具有实时极限及安全保护监测功能,事件触发数据记录及相应动作,三种控制模式间无冲击切换。在高动态、高速、多自由度振动、硬件在环等代表未来力学测试中,Tiab控制器已有很多应用案例。

      应变式疲劳级力传感器,牢固设计,可用于静态和动态测试。角位移传感器(ADT)是精密差分电容器,没有传统电容器件的边缘效应和尺寸不稳定性特征。无任何高速摩擦接触,确保可靠的性能。



产品参数:

输出扭矩: 0.5 - 64 kNm

摆动角度:± 50°
